WSSC抽芯式雙金屬溫度計的制造原理是，由于兩種金屬的膨脹系數不同，壓在一起的不同金屬板會產生彎曲。溫度變化越大，彎曲越嚴重。指針值被轉換為溫度計。

抽芯式雙金屬溫度計是一種帶有探針棒外護套的溫度計。防腐壽命長，更換護套方便，材料種類繁多。

industrial 雙金屬溫度計的主要部件是通過層壓兩個或多個金屬板形成的多層金屬板。為了提高溫度測量的靈敏度，金屬板通常被制成螺旋線圈。當多層金屬板的溫度變化時，每層的金屬以不同的量膨脹或收縮，導致螺旋線圈卷起或松開。由于螺旋線圈的一端固定，另一端連接有可自由旋轉的指針，當雙金屬片感應到溫度變化時，指針可在圓形刻度上指示溫度。該儀器的測溫范圍為200~650℃，允許誤差約為兩次量程的1%。這種溫度計和棒狀玻璃液體溫度計具有相似的用途，但是可以在要求更高機械強度的條件下使用。WSS系列雙金屬溫度計是一款適用于測量中低溫的現場測量?jī)x器。它可以用來直接測量氣體、液體和蒸汽的溫度。溫度計防水、耐腐蝕、抗振動、直觀、易讀、無汞危害，設計原則和結構經久耐用。它可以代替其他形狀的測溫儀器，廣泛應用于石油、化工、機械、船舶、發電、紡織、印染等行業和科研部門。

雙金屬溫度計主要特征

現場溫度顯示直觀方便。

安全可靠，使用壽命長；

各種結構形式滿足不同的要求。

雙金屬溫度計選擇手冊工作原理

-雙金屬溫度計基于卷繞成圓形彎曲形狀的雙金屬片材。當一端受熱膨脹時，帶動指針旋轉，工作儀表顯示相應的溫度值。

雙金屬溫度計技術參數

實施標準:JB/T8803-1998 GB3836-83

刻度盤的公稱直徑:60，100，150

準確度等級:(1.0)，1.5

熱響應時間:& le40S

保護等級:IP55

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

齒隙:雙金屬溫度計齒隙不應大于基本誤差極限的絕對值

重復性:雙金屬溫度計重復性極限范圍不得大于基本誤差極限絕對值的1/2

雙金屬溫度計選擇備注:

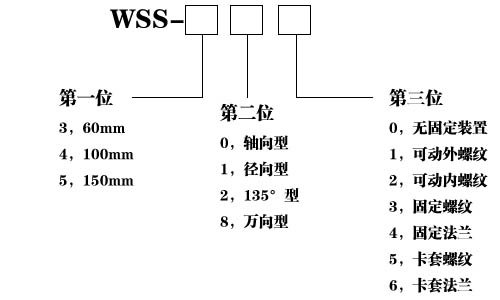

選型通知:請?zhí)峁┍Ｗo(hù)管的型號、刻度盤直徑、精度等級、安裝固定形式、測溫范圍、材料、長度或插入深度。類型選擇的例子:通用雙金屬溫度計，刻度盤直徑&φ；100，測溫范圍0 ~ 400℃，1.5級，活動外螺紋M27 &次；2、長度450毫米WSS-481，0 ~ 400℃，L=450，M27 &次；級別2，1.5
